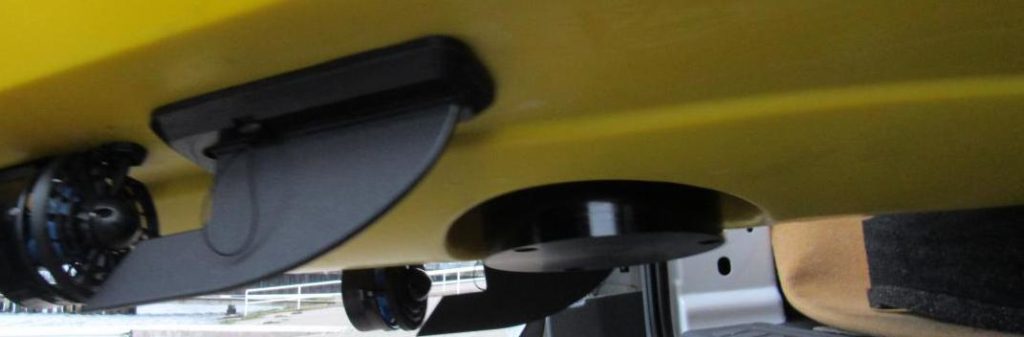

Il SUBPRO2545 è un profilatore sub-bottom portatile per indagini in basso fondale, con caratteristiche di risoluzione e di penetrazione nei sedimenti del tutto innovative. Peso e dimensioni del sistema sono particolarmente contenuti, e si prestano anche ad applicazioni su piccoli natanti a controllo remoto e su veicoli subacquei autonomi.

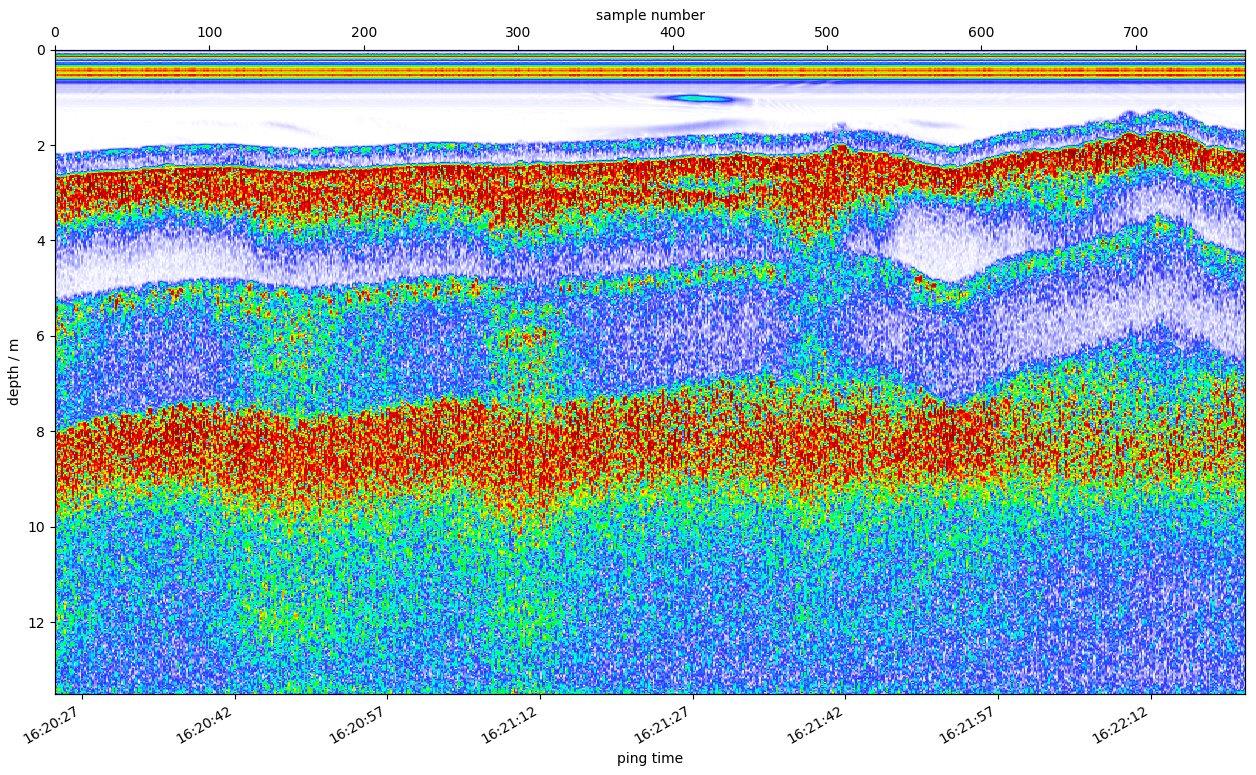

La frequenza di impulso in trasmissione è programmabile dall'operatore in un campo compreso tra 25 e 45 kHz, per adeguarsi al meglio al rilievo in corso: fondali mobili, trasporto solido, sedimentazioni o stratificazioni sub-superficiali. In più, l'eccezionale risoluzione dello strumento permette di individuare oggetti sepolti, difficili da reperire con le tecniche tradizionali.
Può essere dotato di un ricevitore addizionale per migliorare ancora di più la risoluzione spaziale e per poter operare su bassissimo fondale di mezzo metro.
Caratteristiche principali
Componenti del sistema
Specifiche generali
| applicazioni: | per basso e bassissimo fondale, profondità min. 0.5 m |
| frequenza: | 25 ... 45 kHz |
| potenza: | 2 KW picco (opzionale 4kW picco) |
| durata impulso: | 80µs ... 1ms |
| frequenza impulso: | max. 20 Hz |
| dinamica: | 160 dB |
| risoluzione: | 1 mm |
| penetrazione: | oltre 15 m (dipende dai materiali) |
| alimentazione: | 24 VDC (opzionale 230VAC – con rack da 19”) |
| assorbimento: | 60 W |
| dimensioni controller: | 250 x 300 x 200 mm |
| peso controller: | 5 kg |
| Trasduttore | |
| tipologia: | larga banda, stretto cono acustico |
| frequenza: | 25
... 45 kHz, 9° a 25kHz, 6° a 45kHz (diametro 200mm), 6° a 25kHz, 4° a 45kHz (diametro 300mm) |
| dimensioni: | 200mm x 150mm (opzionale 300x140mm) |
| peso: | 8 kg (opzionale 18kg) |
| cavo: | 1m (lunghezze maggiori a richiesta) |
| ricevitore separato: | 100 x 100mm (opzionale) |
