Monitoraggio di benne
a fune e a grappo
.

Con il nostro sistema di posizionamento della benna riusciamo a determinare non solo la sua posizione planimetrica ma anche la quota.
Per la posizione in piano usiamo praticamente sempre un ricevitore GNSS, e solo raramente, in casi davvero particolari, altri sistemi quali stazioni totali o "radar" laser.
Per la determinazione della quota, il metodo che si è rivelato praticabile e sufficientemente preciso è misurare quanto cavo viene fatto scorrere dall'argano, riferirlo alla testa del braccio e quindi calcolare la differenza tra inizio e fine calata.
La strumentazione da usare va individuata di volta in volta sul particolare argano ed ovviamente deve essere calibrata e compensata per le spire avvolte ed altri scostamenti propri della macchina.

Abbiamo diverse soluzioni, per i diversi ambienti e tipologie di lavoro.

Configurazione base con GNSS RTK

Comprende:

- GNSS RTK con antenna esterna in testa al braccio
- Sensore contametri sull'argano
- Inclinometro sul braccio

- Software Hydromagic

Il ricevitore GNSS RTK richiede una connessione per le correzioni (costo e tipo da valutare), ma dà posizione planimetrica di precisione e quota già compensata sulla marea.

Se le variazioni di livello non sono critiche (macchina a terra, marea trascurabile, scavi in fiume, lago, cava in falda, ecc.) si può usare un DGPS a costo di molto inferiore.

Il programma permette di:
- gestire le trasformazioni geodetiche e la correzione di quota,

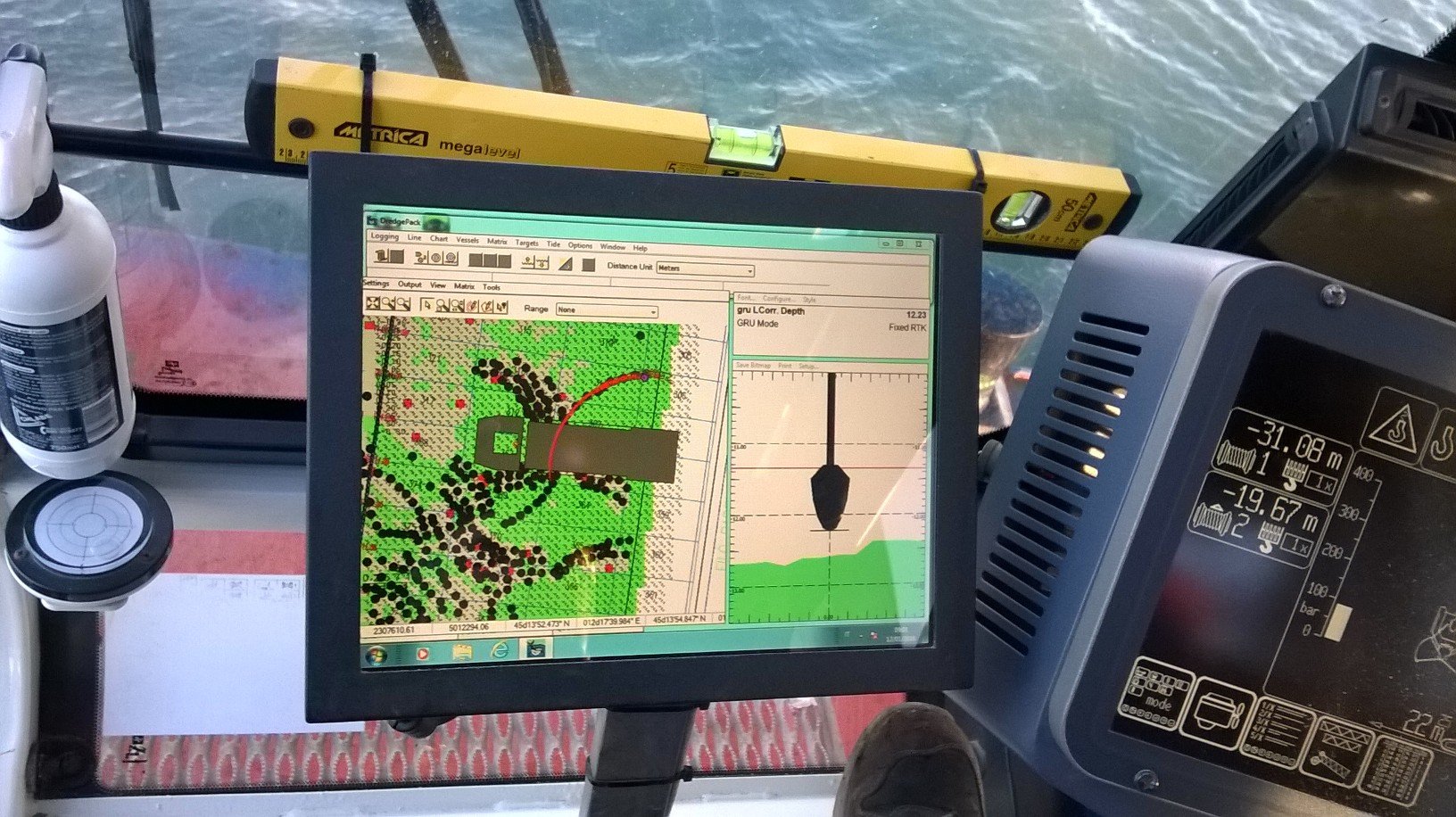

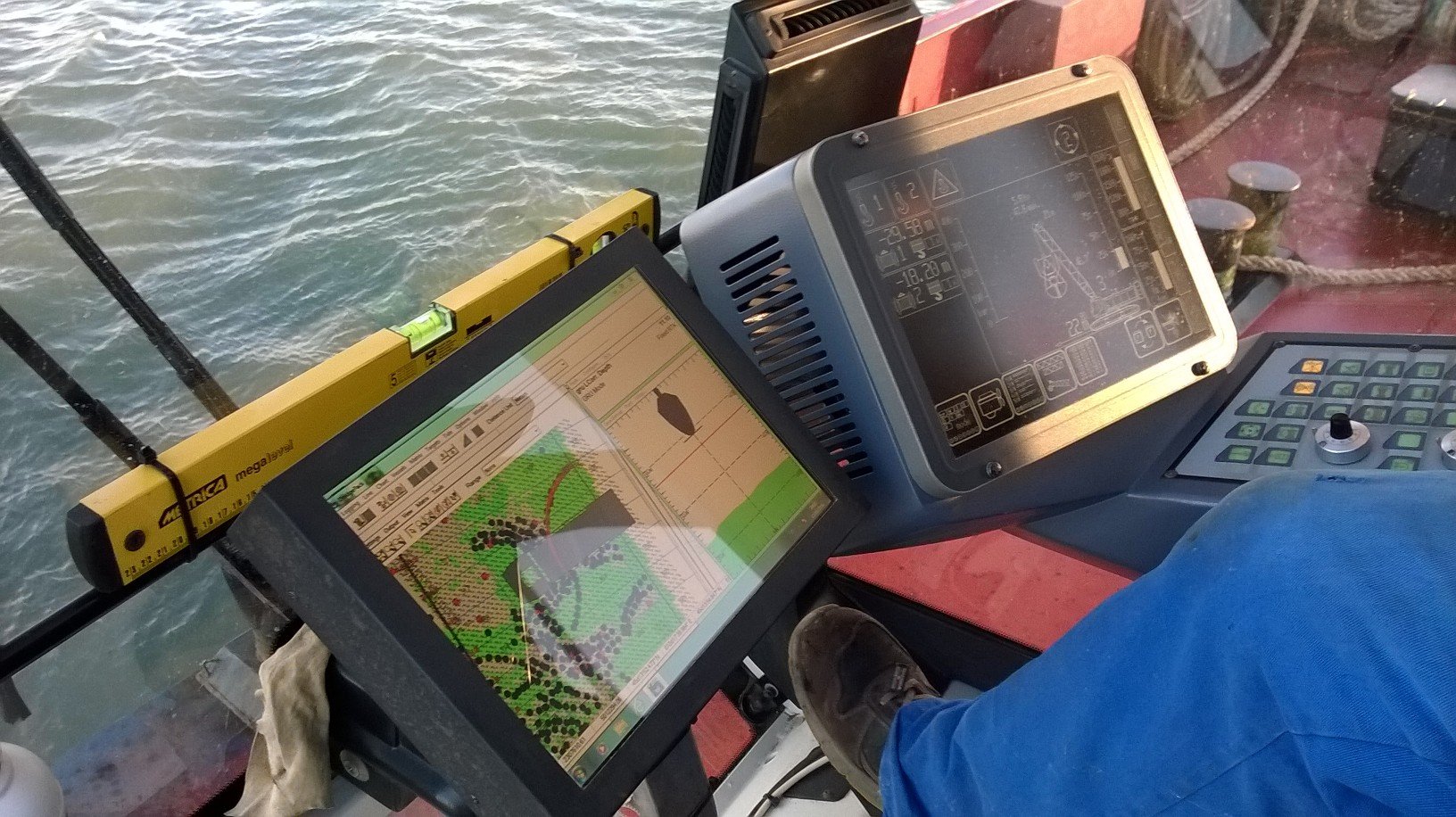

- mostrare a display una matrice colorata con il rilievo e la posizione della benna in piano,
- di modificare in tempo reale la matrice colorata in funzione della quota raggiunta dalla benna,
- di costruire un DTM e calcolare differenze di volumi.




Configurazione con GNSS RTK + HYPACK

La soluzione per le draghe che operano in mare.

Comprende:

- GNSS RTK con antenna esterna in testa al braccio
- Sensore contametri sull'argano
- Inclinometro sul braccio
- Software HYPCK Survey

Posizionamento in tempo reale della benna e gestione della matrice di scavo con le potenti funzioni di HYPACK.


Configurazione con GNSS RTK + DREDGEPACK

Comprende:

- GNSS RTK doppia antenna per la determinazione di posizione, quota e orientamento,
- Sensore di assetto con doppio inclinometro e sensore di sussulto,
- Sensore di inclinazione del braccio,
- Sensore contametri sull'argano,
- Opzionale radio wi-fi per la replica in plancia.
